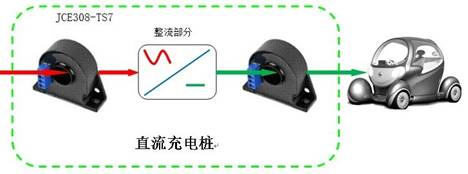

華智興遠閉環系HBA系列電流傳感器對充電樁進線端三相電流進行檢測，另外在整流柜的輸出端，也就是在放電一端在進行監測。如下圖：
電流傳感器是電動汽車充電樁中最主要的核心檢測原件，保證充電樁為電動汽車輸送的電量得到精確計量。
電氣參數
HBA100-YSA HBA200-YSA HBA300-YSA
額定輸入有效電流值 100 200 300 A
測量電流范圍 300(±18V,20Ω) 600(±18V,30Ω) 900(±18V,20Ω) A
匝比 1：2000 1：2000 1：3000
測量電阻 with±12V @±100Amax 80(max) @±200Amax 80(max) @±300Amax 76(max) Ω
@±200Amax 25(max) @±500Amax 20(max) @±600Amax 22(max) Ω
with±15V @±100Amax110(max) @±200Amax 120(max) @±300Amax 100(max) Ω
@±200Amax 40(max) @±500Amax 30(max) @±600Amax 36(max) Ω
額定輸出有效值電流 50±0.5% 100±0.5% 100±0.5% mA
電源電壓 ±12～±18 V
零電流失調 ±0.2 mA
電流失調溫漂 -40℃～+85℃ ±0.5 mA
響應時間 ≤1 μS
線性度 �。�0.1 %FS
絕緣電壓 50HZ，1min 6 KV
di/dt跟隨精度 ＞200 A/μS
帶寬(-3dB) DC...100 KHz
次級線圈內阻 25 21 32 Ω
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃
注意：選擇電流傳感器時一定要注意產品的工作環境，必須在-40°C——85°C，儲存溫度在-40～+125 °C，閉環電流傳感器不可以長時間的過載測量，選擇時盡量要大些，流些過載的余地，不要讓傳感器在潮濕的環境中使用。
|
