在變壓器理論中，一、二次電壓比等于匝數比，電流比為匝數比的倒數。而電流互感器和電壓互感器就是特殊的變壓器。
基本構造上，電流互感器的一次側匝數少，二次側匝數多，如果二次開路，則二次側電壓很高，會擊穿繞阻和回路的絕緣，傷及設備和人身。
電壓互感器相反，一次側匝數多，二次側匝數少，如果二次短路，則二次側電流很大，使回路發熱，燒毀繞阻及負載回路電氣。

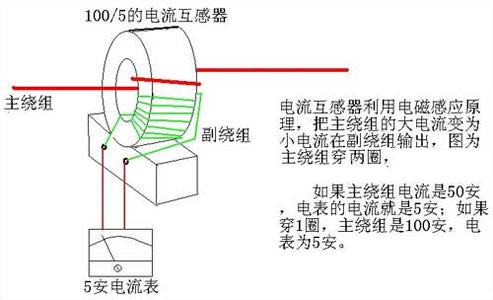

電流互感器，是將一次側的大電流，按比例變?yōu)檫m合通過儀表或繼電器使用的，額定電流為5A或1A的變換設備。它的工作原理和變壓器相似。
應用時的區別
1、一次繞組與高壓回路串聯，只取決于所在高壓回路電流，而與二次負荷大小無關。
2、二次回路不允許開路，否則會產生危險的高電壓，危及人身及設備安全。
3、電流互感器二次回路必須有一點直接接地，防止一、二次繞組絕緣擊穿后產生對地高電壓，但僅一點接地。
4、變換的準確性。

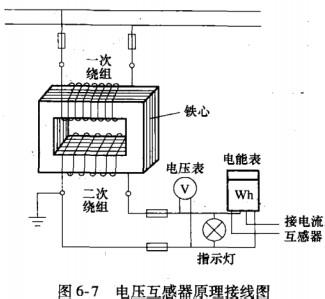

電壓互感器，是將一次側的高電壓按比例變?yōu)檫m合儀表或繼電器使用的額定電壓為100V的變換設備。電磁式電壓互感器的工作原理和變壓器相同。
下面是我公司一款電壓傳感器的介紹：
|
產品特點 |
|
u 一次電流5A～5000A，二次電流5A，規格齊全，全面覆蓋0.2級、0.5級及1級三個準確度等級；
u 所用鐵芯經過高真空熱處理，性能優良，精度穩定；
u 外殼采用高抗沖阻燃ABS材料制成，具有良好的安全性能，造型美觀；
u 結 構：穿孔式（圓、方孔），彎片、單片壓盤安裝方式；
u 安裝方便，可采用彎片固定，壓盤固定；
u 性能符合GB1208—1997《電流互感器》技術標準。 |
|
產品規格（尺寸單位：mm）
|
|
HZBH0.66～30Ⅰ
|
額定輸入 |
5-200A |
15A-300A |
|
額定輸出 |
1A |
5A |
|
上限電壓 |
660V |
660V |
|
準確度 |
5-25A…1.0%
30-200A…0.5% |
15-120…1% 150-300--0.5% | |
|
|
說明：
使用溫度：－40℃～65℃；
貯存溫度：－40℃～75℃；
相對濕度：10%～95%；
海拔高度：≤3000m；
隔離耐壓：AC 3.0KV/min； 隔離：一次對二次及地。
|
