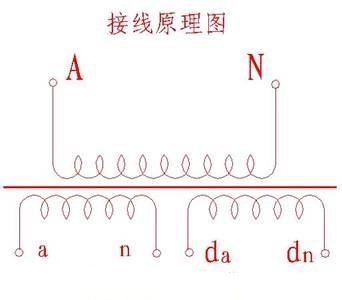

電流互感器在交流回路中使用，在交流回路中電流的方向隨時間在改變。電流互感器的極性指的是某一時刻一次側極性與二次側某一端極性相同，即同時為正、 或同時為負，稱此極性為同極性端或同名端，用符號"*"、"-" 或"."表示。（也可理解為一次電流與二次電流的方向關系）。 按照規定，電流互感器一次線圈首端標為 L1，尾端標為 L2； 二次線圈的首端標為 K1，尾端標為 K2。在接線中 L1 和 K1 稱為同極性端，L2 和 K2 也為同極性端。其三種標注方法如圖 1 所示。 電流互感器同極性端的判別與耦合線圈的極性判別相同。較簡單的方法例如用 1.5V 干電池接一次線圈，用一高內阻、 大量程的直流電壓表接二次線圈。當開關閉合時，如果 發現電壓表指針正向偏轉，可判定 1 和 2 是同極性端， 當開關閉合時，如果發現電壓表指針反向偏轉，可判定1 和 2 不是同極性端。
1、 電流互感器的極性與常用電流保護以及易出錯的二次接線
1 一相接線

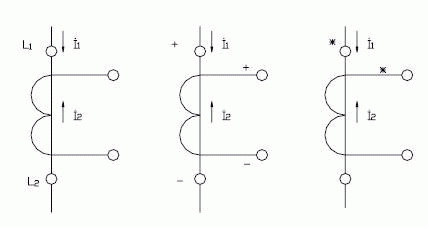

圖 1 電流互感器的三種極性標注

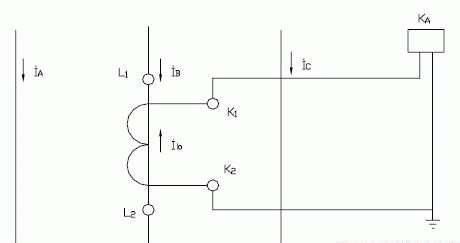

圖 2 一相接線
低壓互感器把大電流轉換成小電流
|
