世界上最小的霍爾電流傳感器

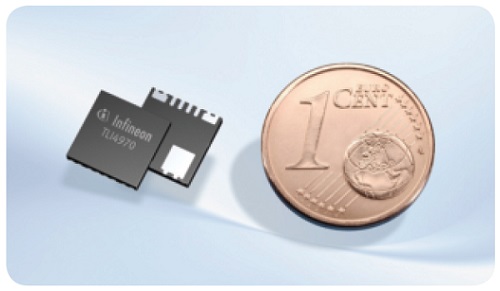

隨著社會的高科技的發展，傳感器器已經是處處大顯身手，英飛凌科技公司(Infineon)推出的高精度電流傳感器，精巧的外觀堪比銅錢大小，他采用經驗證可靠的霍爾效應技術，在初級側(導電軌)與次級側(微控制器接口)之間進行電流隔離。無磁通量集中器的“無鐵芯”設計(如在開環配置中)可讓封裝尺寸顯著縮小且不存在任何遲滯現象。傳感器采用體積極小的SMD封裝，所需面積僅為類似芯片的1/4(圖2)。此外，差分測量方法對雜散場存在出色的抑制作用。完全數字化傳感器使用方便，無需外部校準或額外器件(比如模數轉換器、運算放大器或參考電壓)。這樣可相應簡化系統設計，同時減小PCB面積并降低成本。
它可因應用到太陽能逆變器、有功率因數校正(PFC)的電源、充電設備和電力驅動設備等應用中測量高達±50A的交流和直流電流。非接觸式測量方法不會產生任何額外功耗，使其成為省電設計的理想選擇(Rp＜0.6mΩ)。由于該產品集成了雜散場抑制功能，傳感器在有外部磁場的情況下仍可保持高度的魯棒性。
此款傳感器除了可精確地測量電流外，還能在功率級提供有效保護。外部短路會導致嚴重過流。為確保延遲時間盡量短，TLI4970提供單獨的信號通道進行防護。傳感器僅需1.8μs即可檢測到相關故障狀況。要對過流閾值進行微調以達到應用要求，系統開發人員可以在傳感器中設定電流值和后續濾波功能。 |
